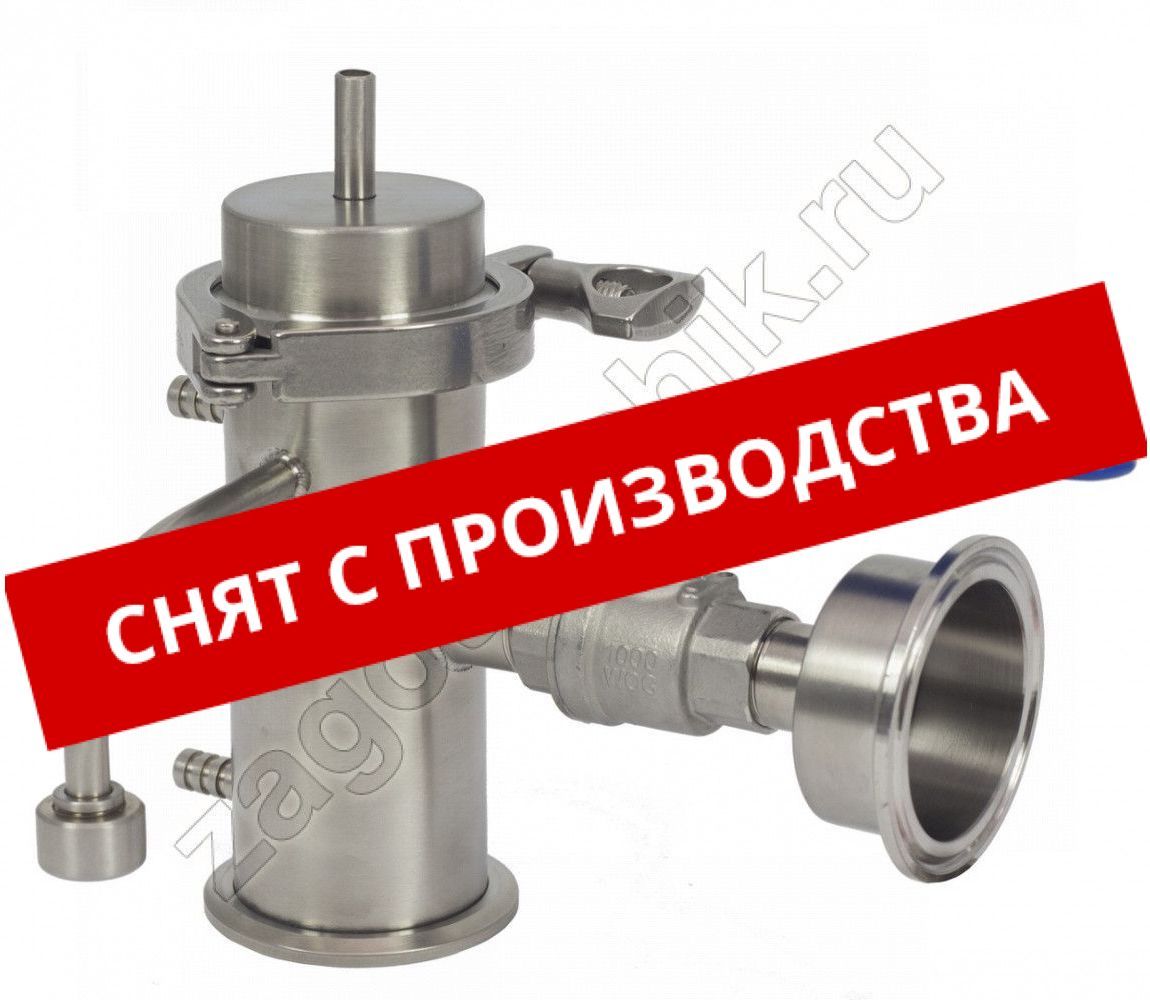

Узел отбора по жидкости и пару, кламп 2"

Узел отбора по жидкости и пару на 2 дюйма. Способ отбора продукта пользователь выбирает самостоятельно. От метода отбора зависит агрегатное состояние продукта. При отборе по жидкости отбирается сконденсированный холодильником пар, который превращается в флегму. При отборе по пару отбирается часть поднимающегося пара.

Отбор по пару и по жидкости отличается использованием разных видов кранов. Отбор по жидкости регулируется игольчатым краном для тонкой настройки отбора голов, а во время отбора тела - крепость и скорость получаемого продукта. При отборе по пару используется шаровой, полнопроходной кран с резьбой ½ дюйма. Отношение отбираемого пара к возвращаемому неизменна, определяется только пропускной способностью крана. В отличие от регулировки по жидкости где настройка более тонкая.

Устройство универсального узла

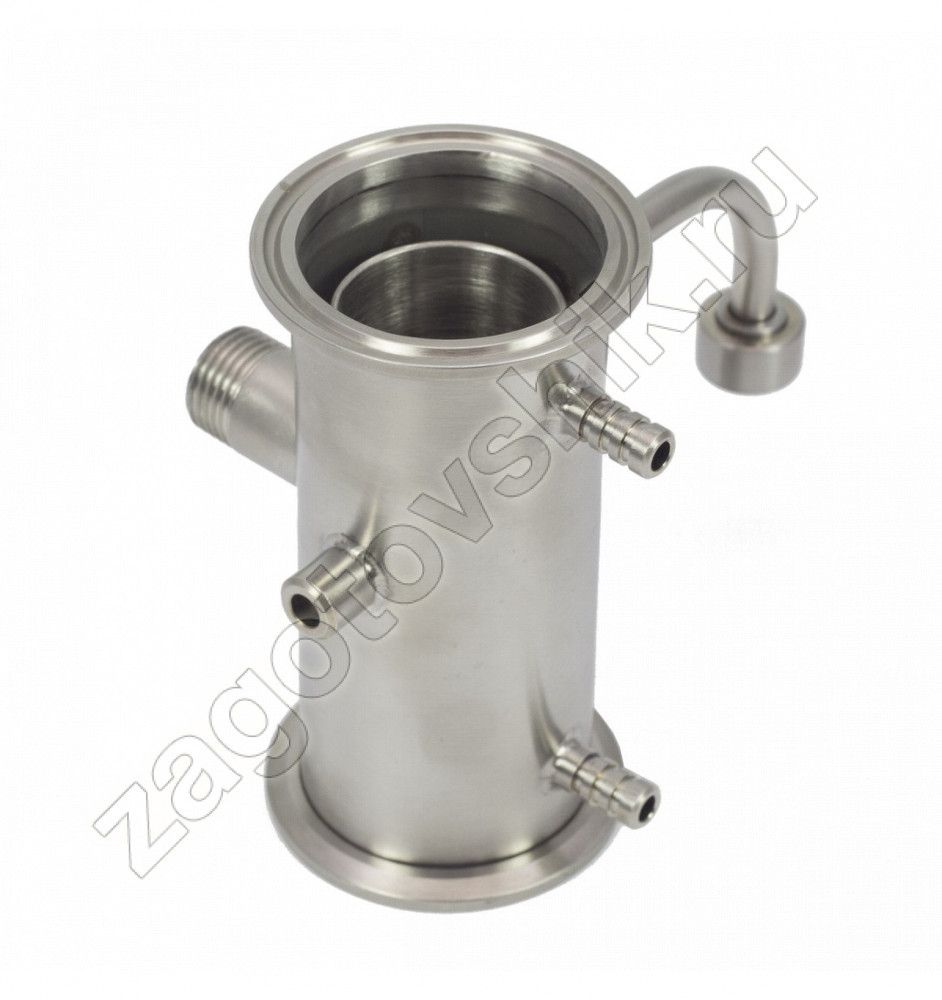

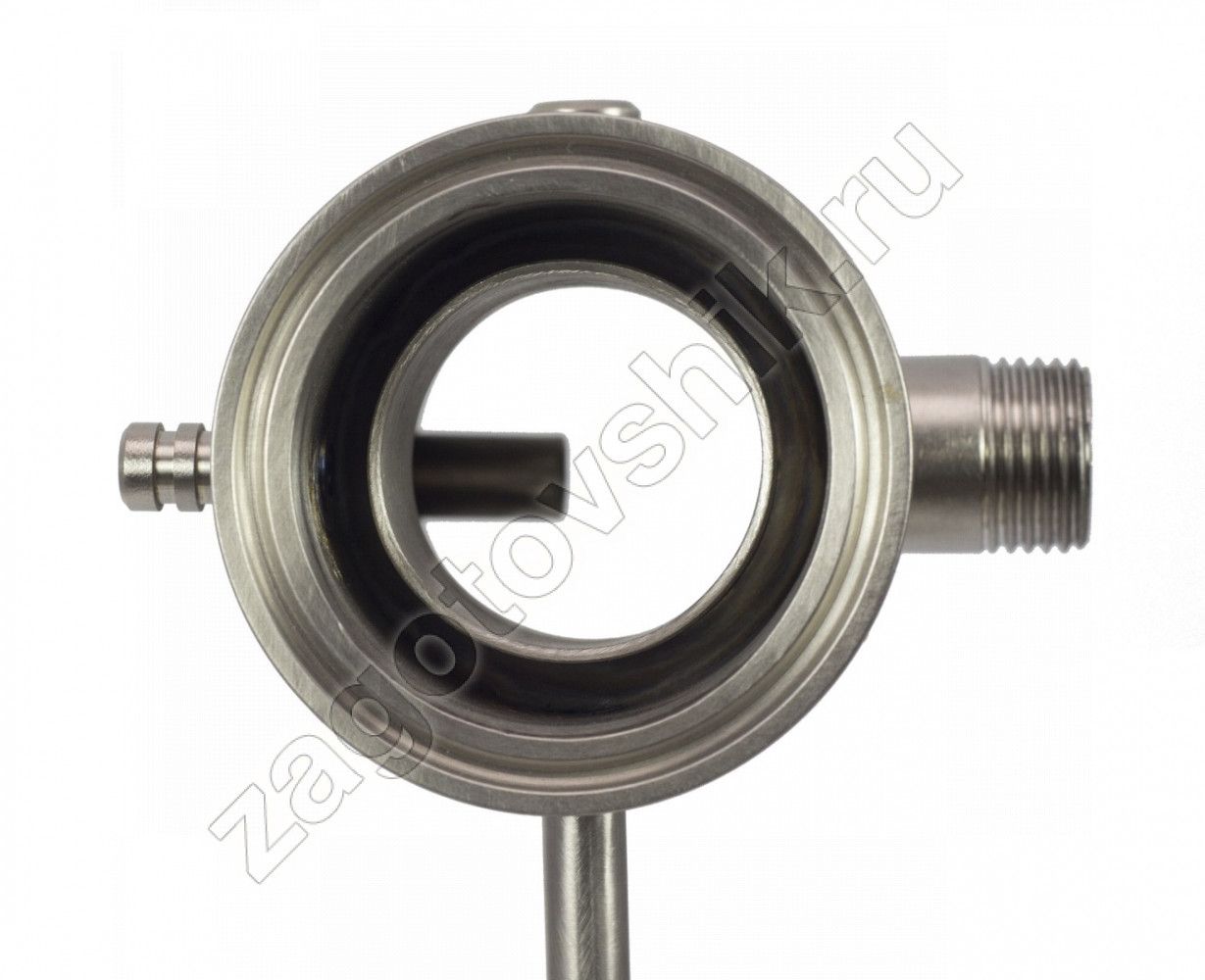

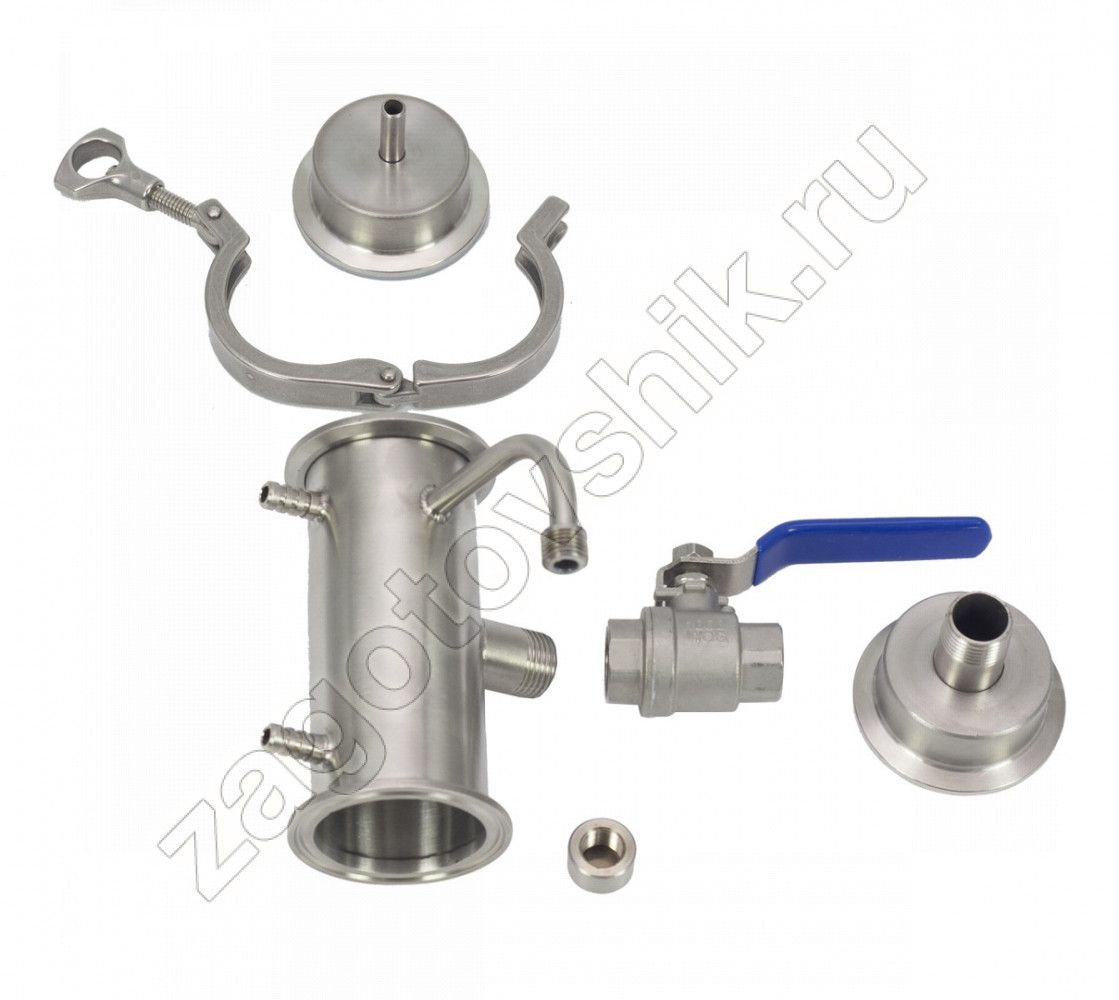

Универсальный узел отбора представляет собой конструкцию узла отбора по жидкости, узла отбора по пару и двух элементов для визуального контроля (гильзы под термометр и трубки перелива флегмы, соединенной силиконовым прозрачным шлангом). В комплектации предусмотрена крышка с носиком, кран, резьба для подсоединения крана, переходник на кламп.

Крышка с носиком устанавливается на холодильник либо на дефлегматор (изначально в его конструкции не предусмотрена). В случае отбора по пару дефлегматор ставится наверх. Когда отбор происходит и по жидкости и по пару холодильник устанавливается наверх.

Работа узла отбора по жидкости

Для отбора по жидкости необходимо вкрутить в резьбу ¼ игольчатый кран с доохладителем, используя ленту фум. Обязательно соединить штуцера перелива силиконовым шлангом. Верхней штуцер перелива расположен выше трубки отбора для того чтобы визуально контролировать через прозрачный силиконовый шланг количество возвращаемого в царгу продукта, который является неотъемлемой частью тепломассообмена. Регулировка соотношения отбираемого и возвращаемого продукта осуществляется при помощи игольчатого крана. Простыми словами, часть отбираем, часть возвращаем.

Работа узла отбора по пару

Для отбора по пару необходим шаровой кран, переход резьба-кламп, отвод 90 градусов, холодильник. Все резьбовые соединения также герметично обматываются лентой фум. Величина отбираемого продукта к возвращаемому постоянна.

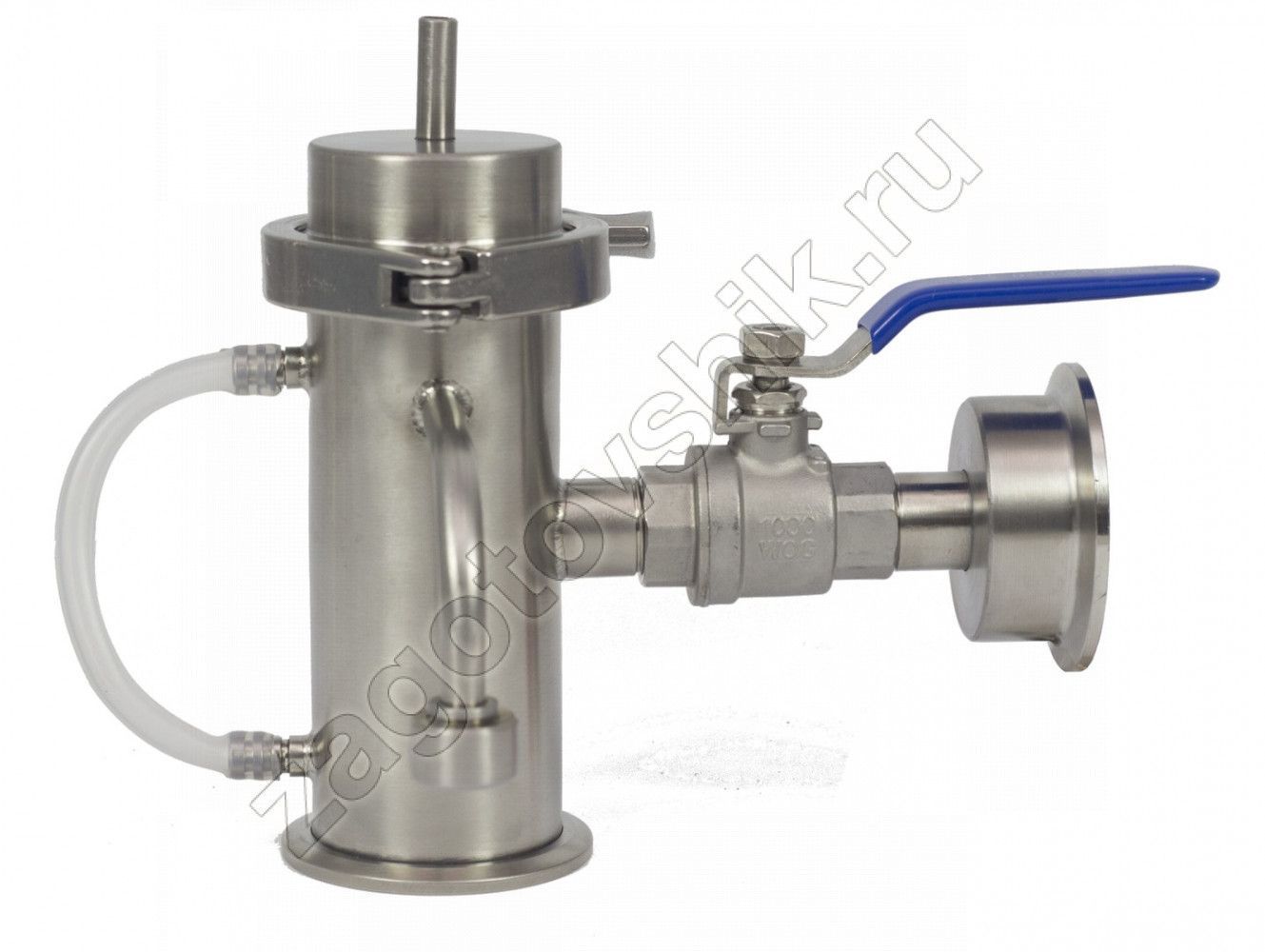

Установите узел отбора на царгу, закрепите соединения хомутом с прокладкой. Далее присоедините сверху дефлегматор с надетой крышкой с носиком. Для отбора по пару поставьте заглушку на узел отбора по жидкости. Для отбора по жидкости перекройте кран для отбора по пару, присоедините игольчатый кран и доохладитель (они не входят в комплектацию, при необходимости приобретаются отдельно).

Универсальный узел используют для более удобной дробной перегонки. При отборе по жидкости процесс регулируется при помощи игольчатого краника. При отборе по пару процесс регулируется углом поворота шарового крана и мощностью нагрева куба. В обоих случаях необходимо следить за показателями температуры.

Преимущества

1. Узел универсальный, дает возможность осуществлять отбор, как по пару, так и по жидкости.
2. Использование узла позволяет достигать максимальной крепости конечного продукта.
3. Система работает стабильно, нет необходимости постоянно ее контролировать.

• Материал изготовления: нержавеющая сталь AISI 201
• Высота: 175 мм
• Крепление: кламп 2 дюйма
• Крепление доохладителя: резьба ¼
• Штуцера перелива: 8.5 мм
• Резьба под кран: ½"
• Кран: шаровой полнопроходной на ½ из нержавейки
• Гильза под термометр: проточенная сквозная
